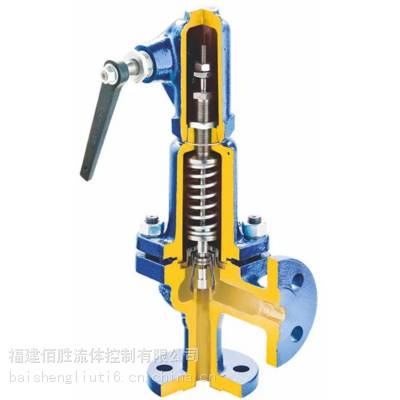

供应波兰ZETEKAMA泽特卡玛827F200E43
供应波兰ZETEKAMA泽特卡玛827F200E43
供应波兰ZETEKAMA泽特卡玛827F200E43

工业泵类:柱塞泵|螺杆泵|齿轮泵|计量泵|隔膜泵|潜水泵|离心泵等

工业阀类:电磁网|伺服阀|安全阀|截止网控制倒|球阀|蝶倒|等

液压类:液压缸|液压马达|液压执行器|过滤器|滤芯密封件等

气动 类:气缸气管|气动执行机构执行器|蓄能器等

真空类: 真空泵|真空计|真空网|真空吸盘 真空发生器等

泵阀配件:叶轮|维修包|轴封部件|平衡装置|电机等

仪表类: 分析仪|流量计|器|工业仪器仪表等

代理经销: ZETKAMA泽特卡玛、REXROTH力士乐、VICKERS威格士、PARKER派克SMC、FESTO费斯托、CKD、FOXBORO福克斯波罗、SIEMENS西门子

MAC、HONEYWELL霍尼韦尔、ABB、ATOS阿托斯、E+H恩德斯豪斯等

地 址：福建省福州市闽侯高新区新保路正荣财富中心3号办公楼8层

公司：福建佰胜流体控制有限公司

手机号13665068810   微信同号      电话

联系人：陈文娟    QQ：3646265479         不管有没有您想要的品牌型号，都欢迎支持咨询！------------------------------------------

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流用。

　　 截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。本阀要水平安装

　　 截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

工作原理不一样，截止阀是上升阀杆式的，手轮跟着阀杆一起做旋转和上升运动。闸阀是手轮旋转，阀杆做上升运动。流量不一样，闸阀要求全开，截止阀不是的。闸阀没有进出口方向要求，截止阀有规定进口和出口！

闸阀和截止阀是关断用阀，是最常见的两种阀门。

从外形来看闸阀比截止阀短而高，特别是明杆阀需要较高的高度空间。 闸阀密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重。

    闸阀与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，而普通截止阀的阻力系数约为3.5~4.5。开启关闭力小，介质可以两个方向流动。缺点是结构复杂，高度尺寸较大，密封面容易磨损。 截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。这一点在进行电动阀门的转矩控制机构调整时，应加以注意。

    截止阀的密封面，只有在关闭时才相互接触，强制关闭的阀芯与密封面的相对滑移量很小，因而密封面的磨损也很小。而截止阀密封面的磨损，多数是由于阀芯与密封面之前有杂物，或者是由于关闭状态的不严密，引起介质的高速冲刷所致。

    截止阀在安装时，介质可以从阀芯的下方进入和从上方进入两种方式。介质从阀芯的下方进入的优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以阀前管道承压的情况下，进行更换盘根的工作。介质从阀芯的下方进入的缺点是阀门的驱动转矩较大，约为上方进入的1.05~1.08倍，阀杆受的轴向力大，阀杆容易弯曲。为此，介质从下方进入方式，一般只适用于小口径的手动截止阀，以阀门关闭时介质作用于阀芯的力不大于350kg为限。电动截止阀一般是采用介质从上方进入的方式。介质从上方进入方式的缺点正好与下方进入方式相反。

    截止阀与闸阀相比较，优点是结构简单，密封性能好，制造维修方便；缺点是液体阻力大，开启与关闭力大。闸阀和截止阀属于全开全关型阀门，作为切断或接通介质之用，不宜作为调节阀使用。

截止阀和闸阀的应用范围是根据其特点决定的。在较小的通道中，当要求有较好的关断密封性时，多采用截止阀；在蒸汽管道和大直径的给水管道中，由于流体阻力一般要求较小，则采用闸阀。

常用的截止阀有以下几种：

    1）直通式截止阀

    2）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过仪表阀门的压力损失也相应的小了。

    3）角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此仪表阀门的压力降比常规结构的截止阀小。

    4）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该仪表阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该仪表阀门主要用于“开”或者“关”，但是备有***形式的柱塞或特殊的套环，也可以用于调节流量。

    截止阀选用指南

    截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种仪表阀门非常适合作为介质的切断或调节及节流使用。截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种仪表阀门非常适合作为介质的切断或调节及节流使用。截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个仪表阀门从管线上拆下来，这对于仪表阀门和管线焊接成一体的场合是很适用的。介质通过此类仪表阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它仪表阀门。

    常用的截止阀有以下几种：

    1）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此仪表阀门的压力降比常规结构的截止阀小。

    2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过仪表阀门的压力损失也相应的小了。

    3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该仪表阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该仪表阀门主要用于“开”或者“关”，但是备有***形式的柱塞或特殊的套环，也可以用于调节流量。

截止阀的优点和缺点

1、结构简单，制造和维修比较方便。 2、工作行程小，启闭时间短。 3、密封性好，密封面间磨擦力小，寿命较长。 4、截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。
